静电捕焦法-电捕焦油器

一、静电捕焦法：

电捕焦油设备其中一种就是主要是采用静电捕焦法来进行工作的。该法是基于静电场的一些性质而进行的。特别是沥青烟气中颗粒及大分子进入电场后，在静电场的作用下可以载上不同的电荷，并驱向极板。被捕集后聚焦为液体状，靠自身重顺板流下，从静电捕焦器底部定期排出。净化后的烟气排出，从而达到静化沥青烟气的目的。

静电捕焦法净化沥青烟气的工艺操作指标如表

该静电捕焦油法的优点是：

1.回收的沥青呈焦油状且均溶于苯或环已烷，可返回生产系统或作燃料使用。

2.系统阻力小，能耗低、运行费用低。

缺点：

1.对烟气温度较高，一般应控制在70-80℃，温度过高，比电阻值超过1011Ω*cm，不利于静电捕焦，温度过低又易凝结在极板上。

2.干式电捕集对气相组分的捕焦效率几乎等于零，而湿式静电捕焦器虽然可捕焦气态沥青，但增中了污水处理设备和维修费用。

3.沥青易燃，有时会发生放电着火现象，因此，静电捕焦器不能用于炭粉尘的捕焦回收，特别是不达合用于炭粉尘与沥青烟气混合气体的净化。

4.长期运行净化效率降低（通病）

5.一次性投资大，占地面积大。

二、电捕焦油器

 电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种．无论哪种结构，其工作原理，即在金属 导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场,使阴阳极之间形成电晕区。
    电捕焦油器在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。


电捕焦油器均由壳体、沉党政极、电晕极、上下吊架、气体再分布板、吹洗管、绝缘箱和馈电箱等部件组成，其主要区别是沉党政极的形式、电晕极的排布方式、绝缘箱和馈电箱。

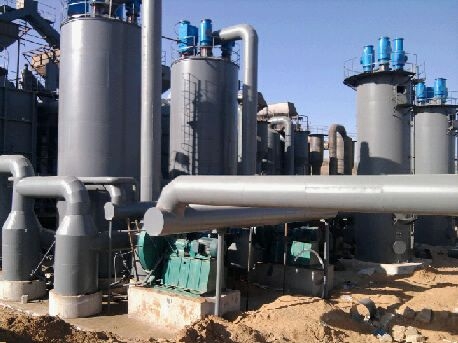

本设备主要用于以烟煤为原料的煤气发生炉、焦炉的煤气净化，可广泛地应用于发生炉煤气、焦油煤气、水煤 气及半水煤气的精密净化，是煤化工、陶瓷及煤气行业中较为理想的除焦除尘设备。

由于影响电捕焦油器操作性能的因素很多，选型时请告知粉尘与雾滴的密度、粘度、比电阻、气体温度、压力、湿度、流速与杂浓度等。
